Suicaをピッとした一瞬に、何が起きている？｜しくみの中身 #04

動きで見る：本編

Suicaをタッチして聞く、いつもの短い音。その前に、カードと読み取り部は何をしているのでしょう。カードを開く立体の模型で、電力・相手の確認・保護された記録への書き込みを追います。後半では、スマホの画面が止まっていてもタッチできる場合の電力も見ます。

電池のないカードは、どこから電力を得る？

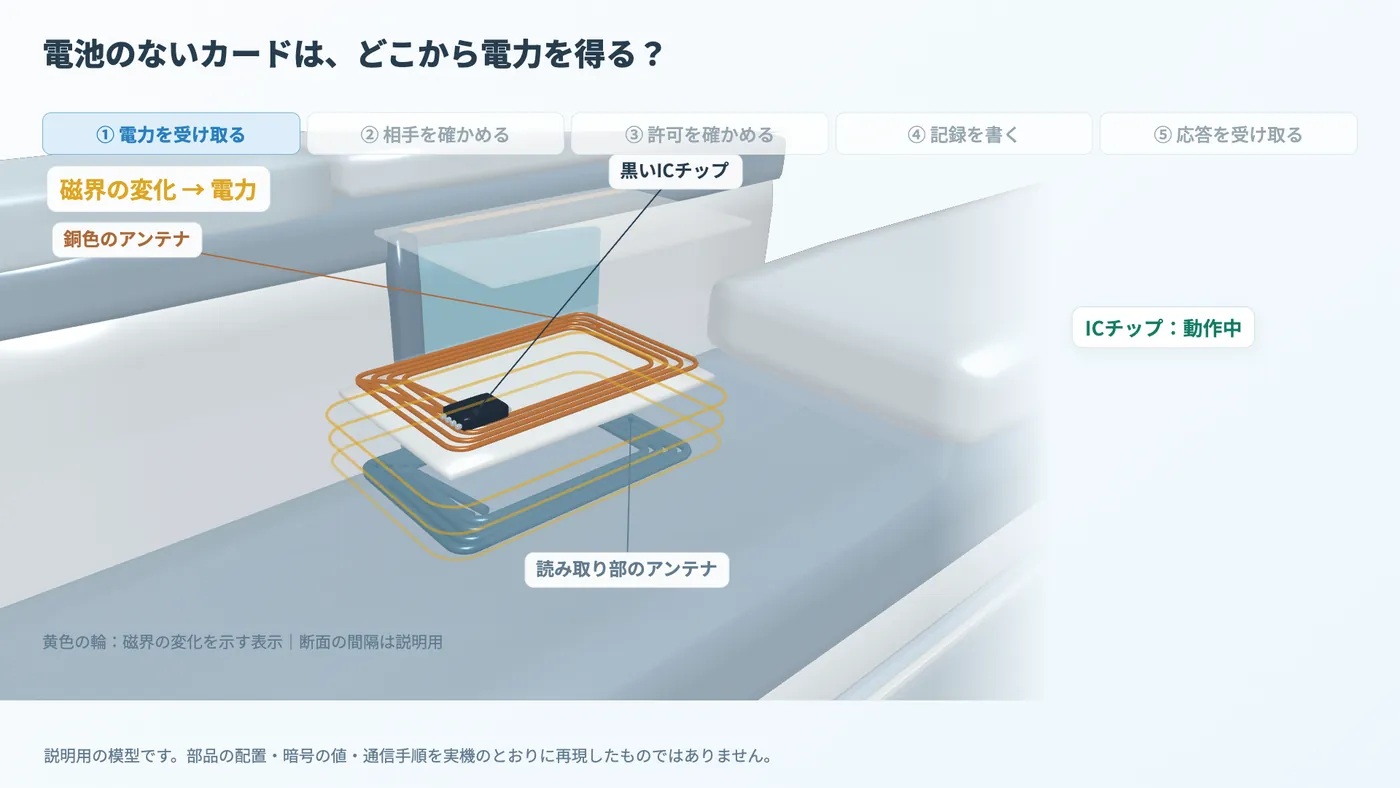

カードの中には、輪状のアンテナとICチップがあります。カード型Suicaには電池がありません。読み取り部が作る磁界の変化をアンテナが受け、電力を取り出します。この働きが電磁誘導です。カードをこすったり、強く押したりして発電するのではありません。

黄色の輪は、見えない磁界の変化を示す説明表示です。実際の磁力線を描いたものではありません。非接触は、電気的な接点を直接つながなくてよい、という意味です。図の厚さと隙間は、中を見せるために広げています。

図1。説明用の模型です。

参照：R1

秘密の鍵を見せずに、相手を確かめる

電力を得たカードは、読み取り部と情報をやり取りします。Suicaに使われるFeliCaには相互認証の仕組みがあります。保護された情報を扱うやり取りで、カードと読み取り側の双方を確かめます。

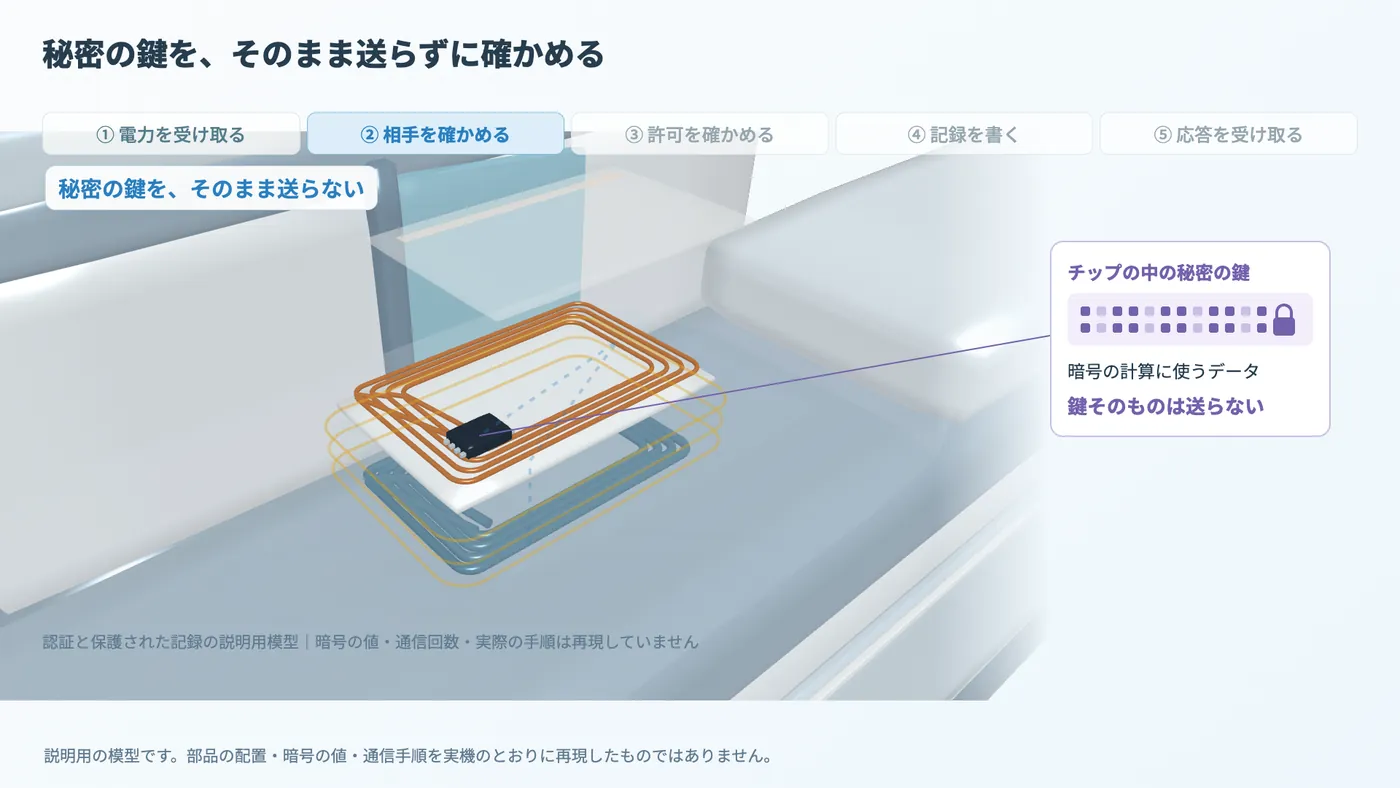

ここでいう鍵は、暗号の計算に使う秘密のデータです。鍵そのものを相手へ送って見せるのではありません。図の紫色の欄は、そのデータを説明する拡大表示です。鍵という名前の物体がチップの中に入っている、という意味ではありません。

相手が必要な鍵を持っているかを、暗号の計算結果で確かめます。券面の見た目や見える番号だけで、保護されたやり取りを許可する図にはしていません。

図2。説明用の模型です。

参照：R2 / R4

古い返事の使い回しが、なぜ止まる？

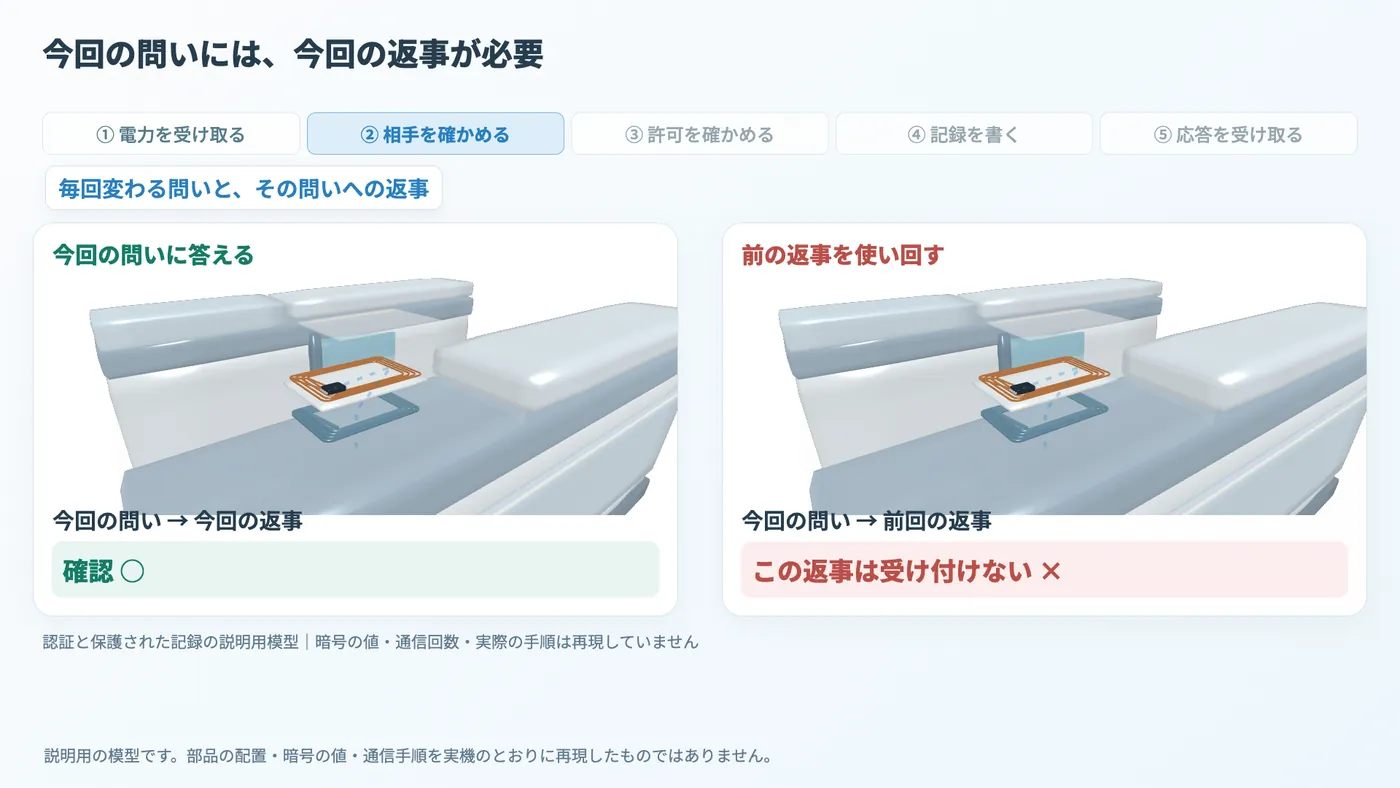

暗号認証の考え方を、問いと返事の模型にします。読み取り側が新しい問いを送り、カードは鍵を使って、その問いへの返事を計算します。読み取り側も、対応する鍵を使い、今回の問いに合う返事かを確かめます。反対方向にも確認することで、カードも読み取り側を確かめられます。

問いは、その都度変えます。前回の返事を録って使い回しても、今回の問いに合う返事にはなりません。図の右側では、古い返事を受け付けません。これは秘密の鍵が安全に保管され、適切な暗号と新しい問いを使う場合の仕組みを示します。

問いや返事の具体的な値、暗号の計算式、通信の回数や順番は再現していません。Suicaの内部の通信手順を公開資料だけから再現したものではなく、認証の考え方を追う説明用の模型です。

図3。説明用の模型です。

参照：R3

問いと返事の動きを本編で見る（3:25から）

相手の確認と、書き込みの許可は別の関門

相手を確かめても、すべての項目を書き換えてよいわけではありません。保護された記録には、どの鍵で、どんな操作をしてよいかという権限を設定できます。

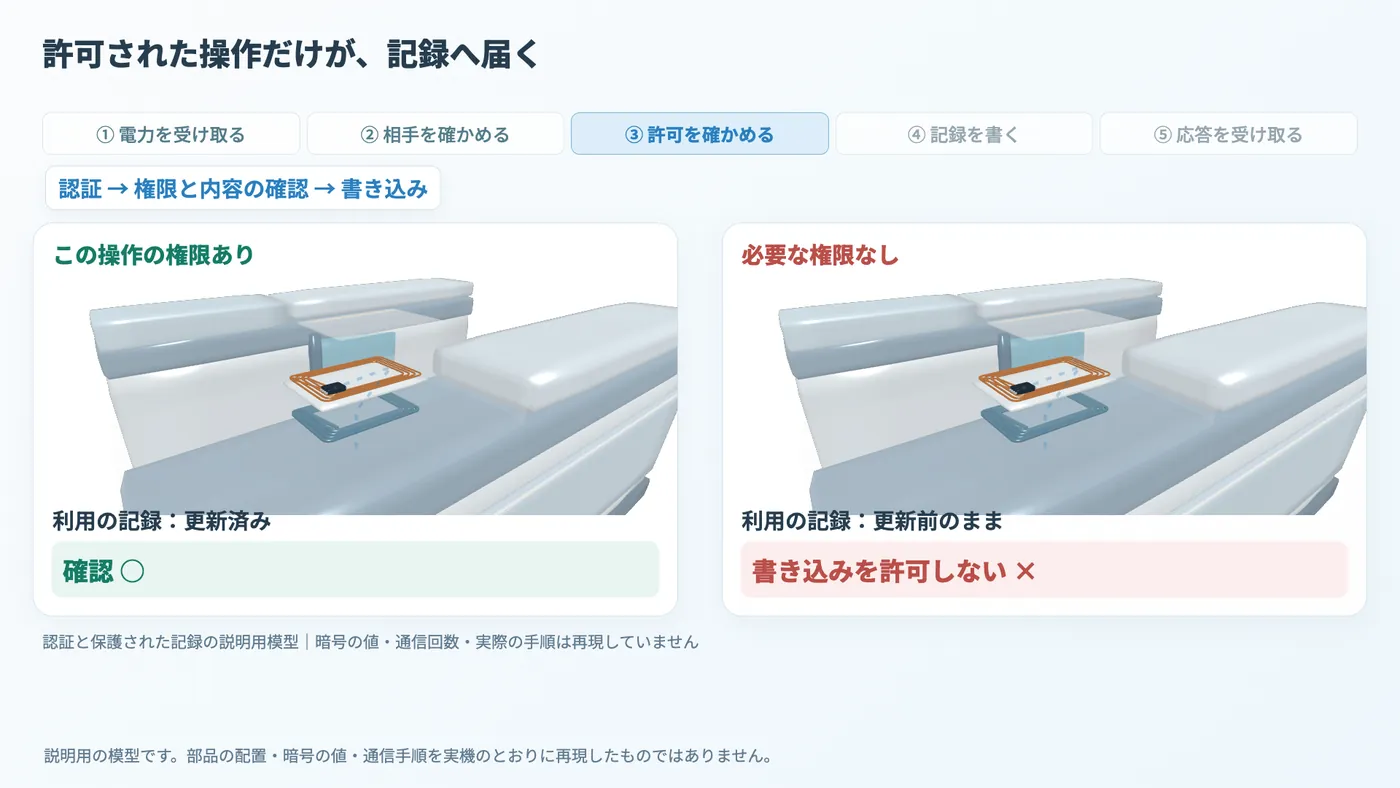

図では、利用の記録という一つの項目を、同じ初期状態から別々に比べています。許可された書き込みは、確認を通った後に同じチップへ届き、記録が更新されます。カードの返事が戻ると処理の完了です。必要な権限のない操作は、電力が届いていても許可せず、保護された利用の記録を更新しません。

通信の内容を隠す暗号化と、内容が途中で変えられていないかの確認は、役目が違います。暗号を使う確認用のデータを確かめることで、通信途中の改変を検出できます。相手の確認、操作の権限、通信内容の確認を重ねるのが、この図で見せる守り方です。

図4。説明用の模型です。

参照：R2 / R3 / R4

スマホの画面が止まっても、なぜタッチできる？

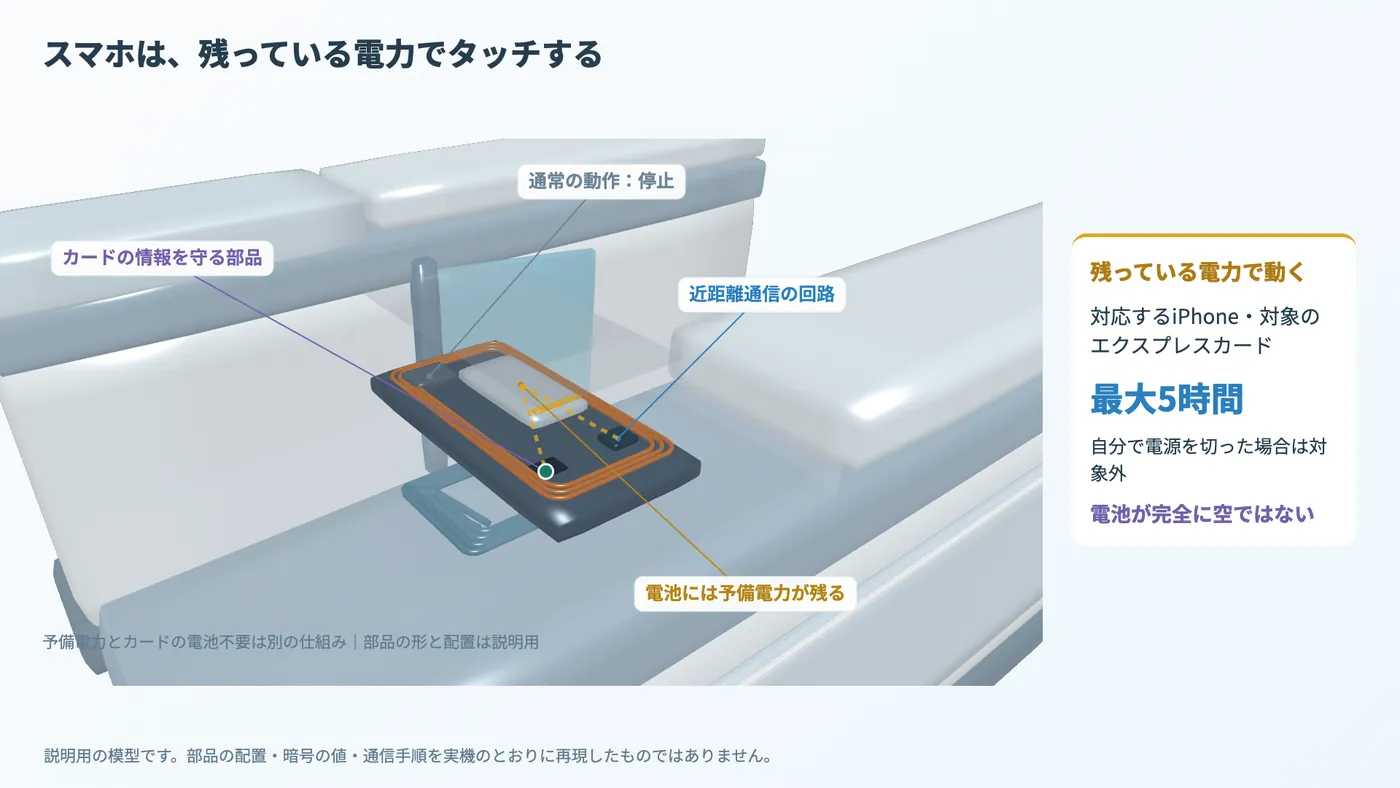

スマホにも、近距離通信を扱う回路と、カードの情報を保護する部品があります。対応するiPhoneでは、充電が必要で通常の動作が止まった後も、電池に残る電力で、一部のエクスプレスカードを使える場合があります。

Appleは、対象のカード・パス・鍵の一部について、予備電力で最大5時間使えると案内しています。対象の機種と対応するカードなどの設定が必要で、すべてのタッチ決済が使えるという意味ではありません。利用者が自分で電源を切った場合には、この機能は使えません。

JR東日本も、予備電力機能を持つ一部のAndroid端末で、充電が必要になった後の一定時間、Suicaを使える場合があると説明しています。こちらも、自分で端末の電源を切った場合は対象外です。

電池が完全に空でも動く、という話ではありません。電池のないカードが読み取り部から電力を得ることと、スマホが残っている予備電力を使うことを、分けて見ると分かりやすくなります。

図5。説明用の模型です。

参照：R5 / R6 / R7

この図で省いたこと

保護された記録の「利用の記録」は説明用の項目名です。暗号の値や通信手順を実機のとおりに再現する図ではありません。スマホの図も、特定の製品の部品の形や位置を再現したものではありません。
